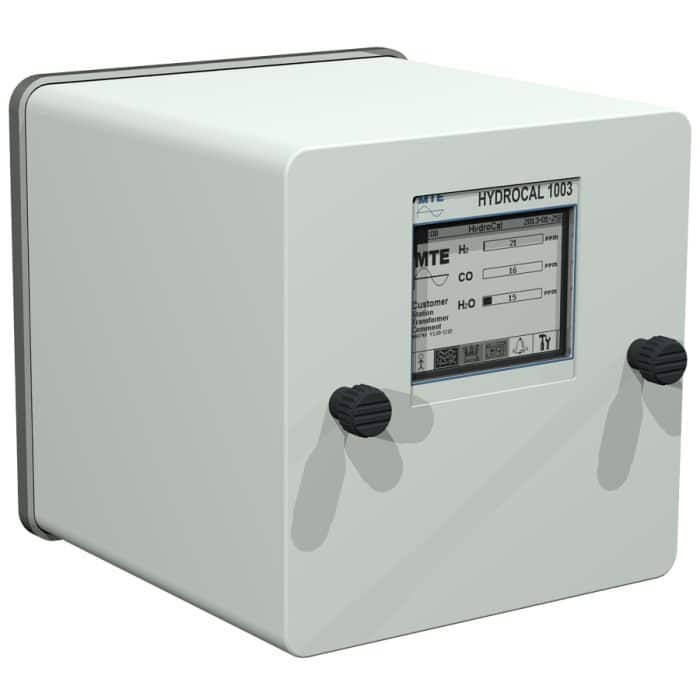

Sistema de monitorización en línea de transformadores HYDROCAL 1003

Con medida del contenido de gas y humedad en el aceite aislante

Funciones de monitorización del transformador:
Tensiones y Corrientes: (vía transformadores / transductores de tensión y corriente)
Monitorización de la temperatura: temperatura del aceite alta y baja, temperatura ambiente (vía sensores adicionales de temperatura)
Configuración libre
Entradas analógicas que pueden ser asignadas libremente a cualquier sensor adicional
Etapa de refrigeración / Posición cambiador del Tap (Por ejemplo vía transductor de corriente)
Otras calculaciones:
Punto-Caliente (según IEC 60076)
Pérdida de vida útil
Ratio de Envejecimiento

DESCRIPCIÓN

• Análisis individual de los contenidos de los gases disueltos: hidrógeno (H2) y monóxido de carbono (CO)
• Análisis de humedad (H2O) disuelta en el aceite del transformador (ambas, relativa [%] y absoluta [ppm])
• Instalación simple en la válvula del transformador (G 1½" DIN ISO 228-1 ó 1½" NPT ANSI B 1.20.1)
• Instalación en el transformador en servicio sin interrupción operativa
• Software sofisticado (en el equipo y mediante el PC)
• No precisa mantenimiento
• Interfaces de comunicación ETHERNET 10/100 Mbit/s (ya sea conductor de cobre ó cable de fibra óptica), RS 232 y RS 485 para apoyar protocolos de comunicación de propiedad MODBUS®RTU/ASCII, DNP3 y protocolos IEC 61850
• Opcional, para conexión SCADA, módem DNP3 serial
• Opcional, para conexión SCADA, módem IEC 61850 serial
